Станочек для вязания поводков из струны Чертеж,описание и размеры

Приветствую всех соратников по увлечению.

Недавно я писал вам, как попытался повторить станок для вязания поводков по подобию приспособления, которым торгует «Раменская струна».

В ходе проверки этого станка на работоспособность, пришла идея несколько модернизировать станок и сделать его если уж не проще, то, наверняка, надежней.

Судя по комментариям и просьбам уточнить размеры, станок читателям пришелся по душе.

Поэтому, в этой заметке приведу размеры моего станочка.

Конечно, это не полный комплект конструкторской документации, с деталировками, материалами и т.д.

Да, я считаю, что это в данном случае и не надо, т.к. никто не собирается организовывать серийное производство, а для себя будет делать из того, что «под руку попалось» или завалялось в гараже, сарае и т.д.

Главное, чтобы было от чего оттолкнуться! А на что обратить внимание, я подскажу.

1. Не суть важен диаметр и высота цилиндра, главное чтобы поверхности цилиндра и крышки плотно, без перекосов и зазоров прилегали друг к другу и надежно зажимали тонкую струну.

2. В качестве зажима лучше использовать «винт-барашек», так удобней, ведь крутить придется много и часто. У меня установлен М5х20 .

3. Ось вращения крючка должна совпадать с плоскостью разъёма цилиндра (мини тисков)

4. Стойку к основанию следует крепить после того, как вы соберете весь этот узел и определите расположение стойки, соблюдая размер 25мм от крючка до цилиндра (места зажима струны).

5. Диаметр оси – 12 мм выбирается в зависимости от того, какую пружину и подшипник вы нашли и может быть изменен на ф10 или ф15 . Однако ось должна свободно (без натяга) проходить через подшипник. Поэтому занижается или диаметр оси, или рассверливается меньшая обойма подшипника.

Ну вот, вроде и все нюансы. А тем, кто не в теме, впервые зашел на канал и не понял, о каком станке вообще идет речь, советую посмотреть видео:

Успехов всем, творите и ловите! Подписывайтесь на мой канал!

Станок для привязывания мелких крючков (№10-28) SMALL STONFO

Характеристики

Сравнить В желания

Задать вопрос по этому товару

• Доставка и оплата
• Гарантия
• Скидки

Описание

Удобный в использовании станок для привязывания мелких крючков (№10-28) и вязки поводков от STONFO, продуманый как и все другие изделия этого производителя. Позволит быстро навязать необходимое количество поводков нужной длины. Минимальная длина поводков 10см.

Модификации серии Станок для привязывания крючков

Вы можете купить товар «Станок для привязывания мелких крючков (№10-28) SMALL STONFO» с доставкой по Москве или России, оформив заказ через корзину на сайте или позвонив по телефонам:

Доставка:

• по Москве курьером — 300 руб., а при заказе от 3000 руб. — бесплатная доставка. Срок — 3 дня.
• За МКАД и ближнеему Подмосковью курьером — 300 руб.+ 20 р. за 1 км.
• по России — Точный срок и стоимость доставки по России зависят от габаритов и веса, а так же от тарифов выбранной транспортной компании. Мы сотрудничаем со «СДЭК», «Деловыми Линиями», «ПЭК» и др. Уточните эту информацию у консультанта.

Пункты самовывоза курьерской службы «СДЭК» в вашем городе:

Варианты оплаты:

• Наличными курьеру.
• Наличными при получении товара самовывозом (на почте или в пункте самовывоза).
• Безналичный расчет.
• Карты VISA | MASTERCARD.
• Яндекс-деньги, Webmoney.

Подробнее о доставке и оплате

Скидки!

Все покупатели, кто хоть раз приобретал товар в нашем магазине, переходит в статус постоянного покупателя и получает дисконтную карту, которая дает постоянную скидку в размере 5% на все последующие заказы и суммируется с разовыми скидками *. Номер дисконтной карты указывайте при заказе. Если у Вас нет дисконтной карты, но Вы уже приобретали товар в нашем магазине — укажите это при заказе и вместе с заказом Вы получите карту и скидку 5%.

• От 5000 руб. до 10000 руб. – 2%
• От 10000 руб. до 15000 руб. – 5%
• От 15000 руб. до 20000 руб. – 7%
• От 20000 руб. – 10%

* Разовые скидки не распространяются на группы товаров с минимальной наценкой и товаров из распродажи — информацию уточняйте у менеджера.

Welcome to Stonfo

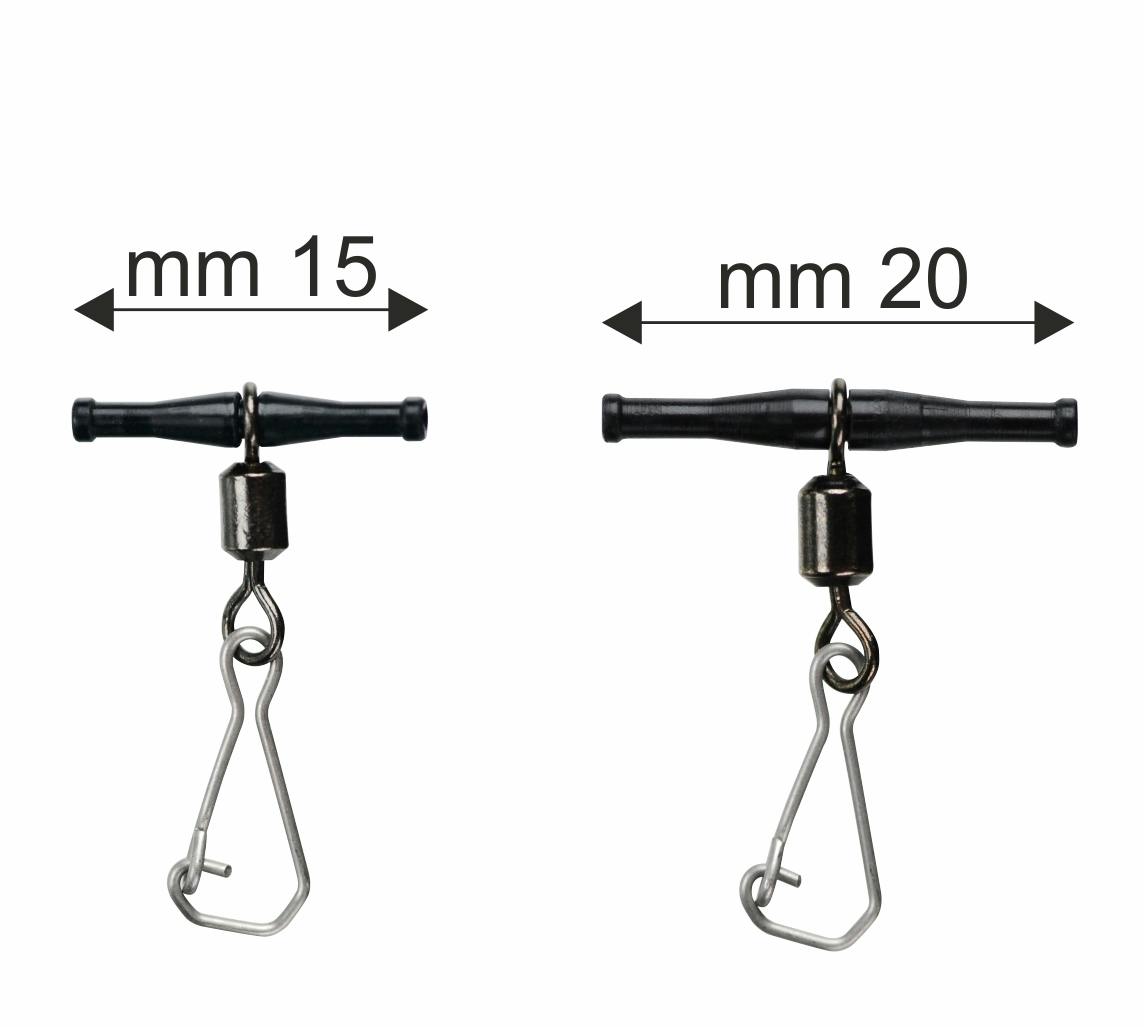

Very small anti-tangle, made of self-lubricating plastic material. Ideal for feeder and match fishing. Fully machined. Lightweight and very strong, it doesn’t influence the cast. Produced in two different sizes.

2 per bag, pack size 10 bags.

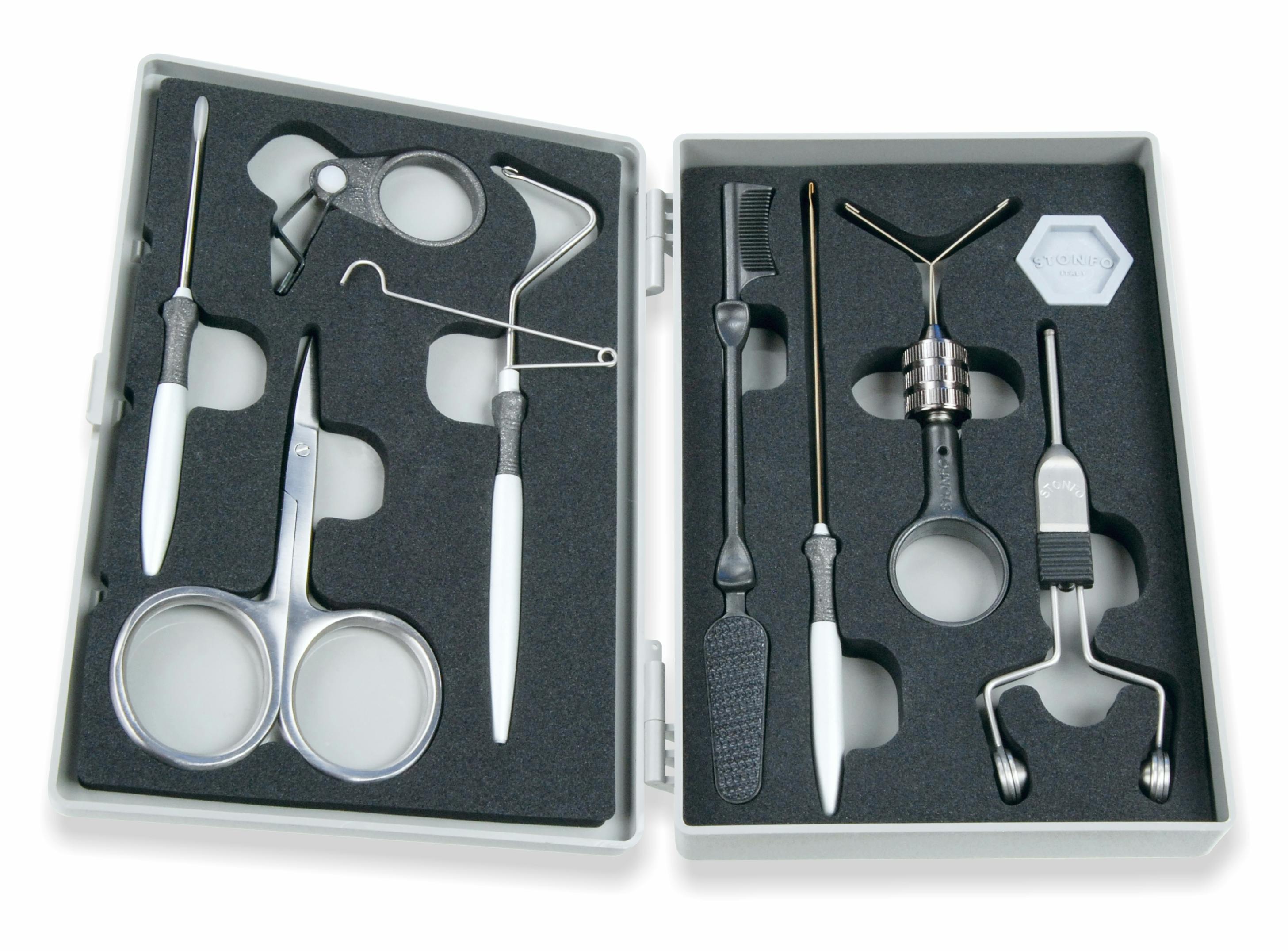

Complete travel set which includes 8 fly tying tools. Supplied in a strong and elegant case whose rubber interior is shaped to give each tool a precise housing. The set includes: small Scissor, Bobtec1 bobbin with adjustable thread tension, Bobbin threader, Finisher-Conical finisher, Bodkin, Hackle pliers, Rotodubbing mini, Pettine comb. Inside detailed instructions of the various tools.

Ultra-light: 200 gr

Pack size 1 piece.

Stainless steel twin needle, perfect for baiting on the hook of sardines, mussels, prawns, razor clams, etc. The distance between the needles can be adjusted from 5 to 15 mm allowing the use of baits of various sizes.

1 per bag, pack size 10 bags.

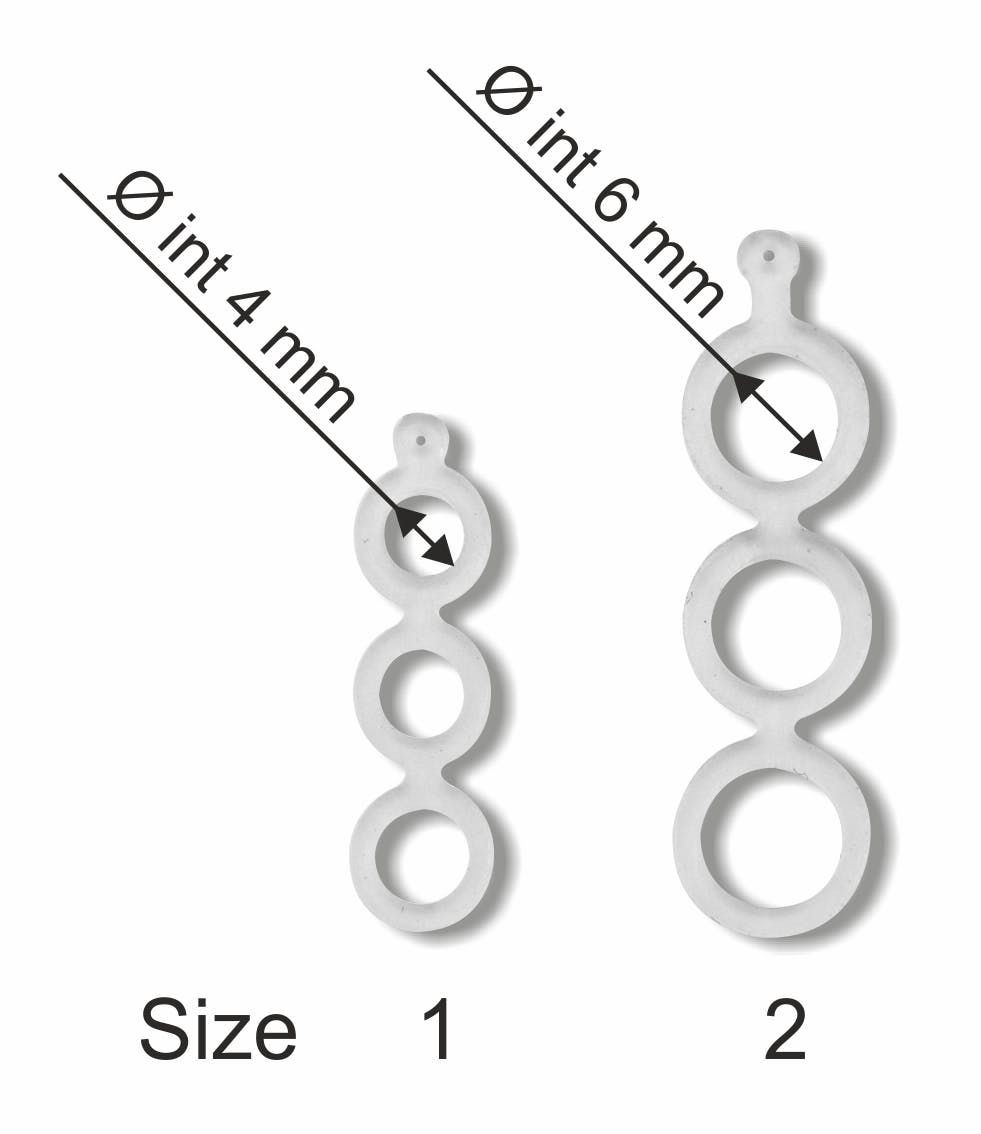

Bait bands for triple or double hook baiting of pellets and boilies. For double hook baiting cut the third ring.

12 pieces per bag, pack size 10 bags.

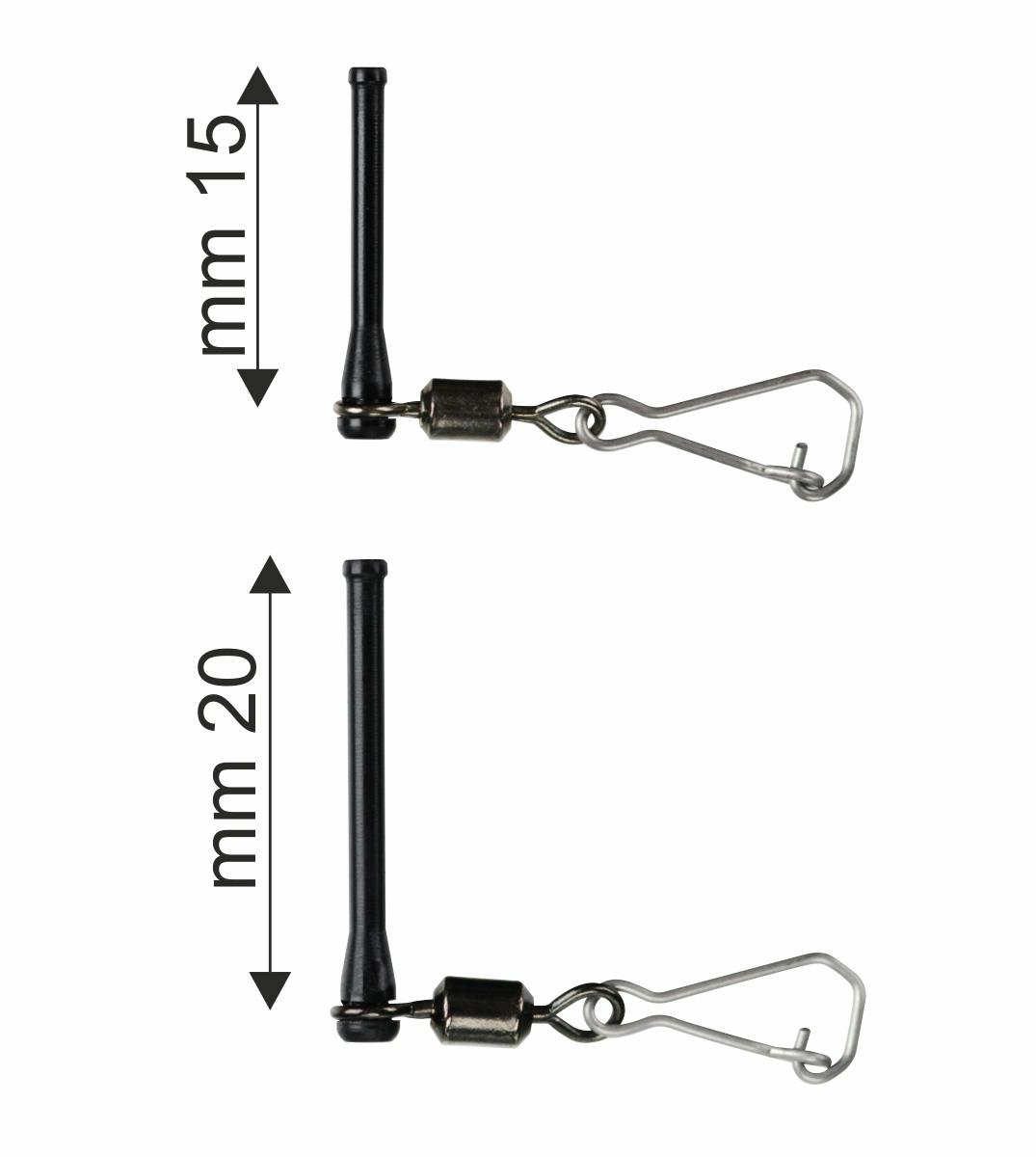

Multifunctional running connector, made of self-lubricating plastic material. Fully machined. Lightweight and very strong, it doesn’t influence the cast. Produced in two different sizes.

2 per bag, pack size 10 bags.

Bullet with variable weight, ideal for fishing with soft lures both with Texas rig and Carolina rig. The bullet is composed of three brass parts that, thanks to a longitudinal slot, can be removed or added on the line without cutting it. Available in 3 sizes for a weight range from 1 to 26 grams.

1 per bag, pack size 10 bags.

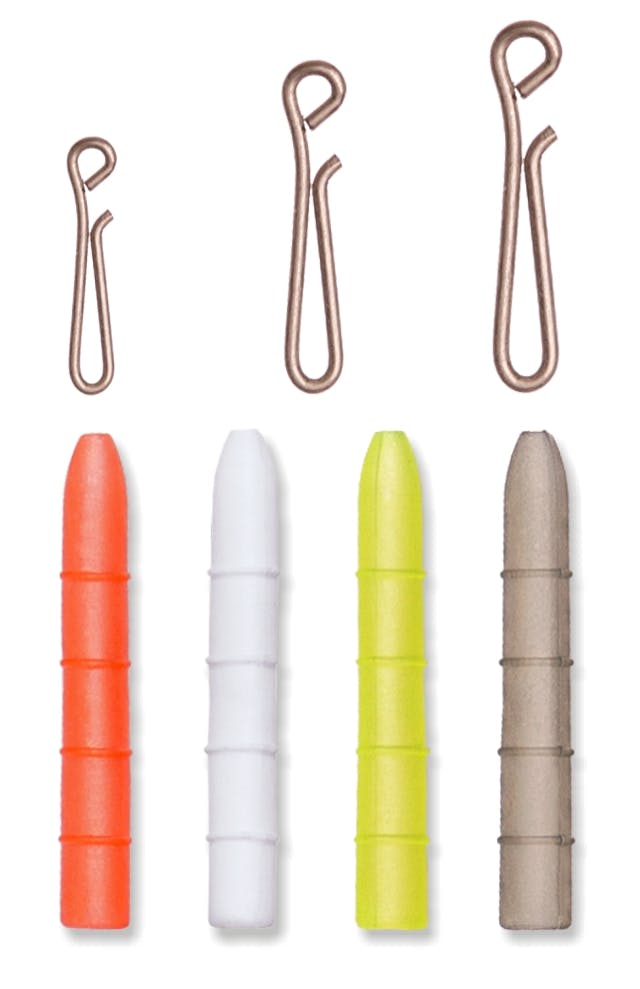

Stainless steel fast snap. Its thin shape allows easy passing through rod guides. Ideal to connect the main line to the shock leader or to the lead. Supplied with special cylindrical tubes, with thin thickness and smooth conical end. The various colors allow camouflage or perfect visibility of the snap. The tubes also have micro-reliefs to make them easier to grip. Produced in 3 sizes with different strength.
