Армирование кирпичной кладки: технология и тонкости процесса

В настоящее время армирование кирпичной кладки не является обязательным, так как строительный материал производится по современным технологиям, при этом используются различные компоненты и добавки, которые улучшают структуру кирпича, обеспечивая надежное соединение между элементами.

Также повышается и прочность бетона, что исключает необходимость в использовании сетки для армировки рядов из кирпича. Но для обеспечения улучшенной устойчивости определенным типам конструкций по СНиПам все же рекомендуется применение арматурной сетки.

Особенности

Перед тем как определить, зачем нужна сетка, надо рассмотреть разные виды этого изделия, которые применяются при строительстве сооружений. Все они имеют свои преимущества и недостатки, а потому надо знать о том, где лучше всего будет применять сетку.

Армировка проводится для того, чтобы улучшить прочность всего сооружения. Также это не дает возможности растрескиваться стенам при усадке фундамента, что происходит на протяжении первых трёх-четырёх месяцев после возведения сооружения. Применение арматурной сетки дает возможность снять все нагрузки с кладки, но при этом необходимо использовать только металлические или базальтовые изделия.

Для укрепления здания и устранения усадки могут выбираться различные варианты арматуры, независимо от того, из какого материала они изготовлены. Арматурная сетка помогает качественнее возвести стены, при этом рекомендуется укладывать ее на расстоянии 5-6 рядов кирпича.

Также арматурой отделываются и стены в полкирпича. Для этого нужно класть сетку через 3 ряда. В любом случае шаг ее прокладки определяется классом прочности сооружения, самой сетки и цоколя.

Чаще всего для армирования кирпичных стен используется сетка ВР-1. Ее можно использовать также при проведении других видов строительных работ и укладывать на различные растворы, в том числе и клей для керамической плитки. Такая сетка имеет размер ячеек в диапазоне от 50 до 100 мм и толщину проволоки 4-5 мм. Ячейки могут быть квадратными или прямоугольными.

Изделие отличается прочностью и устойчивостью к агрессивным веществам или влаге. Оно имеет увеличенную прочность на удар и может сохранять свою целостность в кладке даже при частичном повреждении основы, что дает возможность ее быстро восстановить. Сетка не способствует ухудшению теплоизоляции кладки и может прослужить до 100 лет. Ее установка позволяет снижать уровень вибрации сооружения, она прекрасно сцепляется с бетоном. Продаётся в рулонах, что обеспечивает удобство транспортировки.

Свойства сетки

В зависимости от используемого материала, арматурная сетка бывает:

• базальтовой;
• металлической;
• стеклопластиковой.

Материал изготовления выбирается исходя из конструктивных особенностей сооружения, где будет применяться армирование. Наименьшей прочностью обладает последняя сетка, а недостатком первой и второй является то, что они могут подвергаться коррозии при эксплуатации. Металлическая сетка часто применяется для вертикального армирования. Она является достаточно прочной, но может вызвать некоторые трудности при укладке в стену, а потому с таким материалом необходимо работать очень аккуратно.

Оптимальным вариантом для армирования кирпича считается базальтовая сетка, которая отличается прочностью и превосходит по своим параметрам металлические изделия. Также в эту сетку при производстве добавляются полимерные компоненты, что предотвращает коррозию и увеличивает устойчивость к вредным факторам.

Достоинства и недостатки

Все сетки, которые продаются сегодня, выпускаются в соответствии с требованиями СНиПов, а потому для обеспечения их долговечности необходимо соблюдать только нормы кладки кирпича и стен. Такая сетка может выдерживать существенную разрывную нагрузку, что является важным фактором для стен из кирпича. Также она имеет небольшой вес и может легко укладываться в стены.

К другим достоинствам также можно отнести:

• хорошее растяжение;
• небольшой вес;
• невысокую стоимость;
• удобство использования.

Минусом является только то, что надо правильно укладывать сетки, определяя их расход в зависимости от типа стены и особенностей фундамента. Поэтому с такими материалами должны работать специалисты, чтобы обеспечить максимальный эффект от строительства. Если неграмотно и неправильно укладывать армировочный материал, то это только увеличит стоимость работ, но не принесет ожидаемого результата и не усилит прочность стены.

Армирование может выполняться в следующих вариантах.

Поперечный

Этот типа укрепления стен предполагает применение армировочных элементов на поверхности кирпича, чтобы повысить его прочность на сжатие. При этом рекомендуется выбирать особые виды сеток из проволоки диаметром от 2 до 3 мм. Либо может использоваться обычная арматура, которая порезана на стержни (6-8 мм). При необходимости применяют и обычную стальную проволоку, если высота стены не очень большая.

Поперечное укрепление производится обычно при сооружении колонн или перегородок, а все элементы армировочного материала устанавливаются на расстоянии в зависимости от типа конструкции. Укладывать их надо через небольшое количество рядов кирпича и при этом укреплять сверху бетоном. Чтобы сталь на протяжении срока использования не подвергалась коррозии, толщина раствора должна быть 1-1.5 см.

Стержневой

Для этого типа укрепления поверхности применяется арматура, которая изготавливается из металлических стержней, нарезанных длиной 50-100 см. В стену такая арматура укладывается через 3-5 рядов. Используют этот вариант только при рядовой кладке кирпича и размещают стержни на расстоянии 60-120 мм друг от друга в вертикальном или горизонтальном положении.

При этом армировочный материал должен входить в шов между кирпичами на глубину 20 мм. Диаметр стержней определяется исходя из толщины этого шва. Если потребуется усилить кладку, то можно, кроме стержней, применять дополнительно и стальные полосы.

Продольный

Этот вариант армирования делится на внутренний и внешний, а элементы внутри кладки располагаются в зависимости от местонахождения упрочняющих частей. Часто для этого вида армирования тоже дополнительно используются стержни диаметром 2-3 мм, устанавливаются они на расстоянии 25 см друг от друга. Можно также применить и обычный стальной уголок.

Чтобы защитить такие элементы от воздействия негативных факторов, рекомендуется прикрывать их слоем раствора толщиной 10-12 мм. Монтаж армирующих элементов производится через каждые 5 рядов кирпича или по иной схеме, в зависимости от особенностей кладки. Чтобы предотвратить смещение и деформацию стержней, их необходимо дополнительно крепить к кирпичам. Если предполагается существенная механическая нагрузка на сооружение в процессе его эксплуатации, то возможен вариант укладки армирующих компонентов через каждые 2-3 ряда.

Полезные советы

• Для лицевой кладки сегодня можно использовать разные виды сеток и при этом укладывать их в различных вариациях, что поможет облицевать стены декоративными материалами при необходимости. Для этого можно дополнительно оставлять небольшое количество сетки снаружи кладки для монтажа теплоизоляции.
• В обязательном порядке необходимо связывать отдельные элементы армирующих сеток между собой в кладке.
• Специалисты отмечают, что при армировании можно выбирать любую форму сетки с квадратными, прямоугольными или трапециевидными ячейками.
• Иногда сетки можно изготавливать самостоятельно, изменяя размер ячеек и сечение проволоки.

• При установке такого армирующего элемента необходимо очень хорошо погружать его в раствор, чтобы с двух сторон он покрывался составом на толщину не менее 2 мм.
• Обычно армирующий элемент монтируется через 5 рядов кирпича, но если это будет нестандартное строение, то армирование производится чаще, в зависимости от толщины стены.
• Все работы по армированию производятся вдвоём, а материал укладывается с нахлестом. После этого он фиксируется раствором и сверху на него кладутся кирпичи. При работе следует наблюдать за тем, чтобы материал не смещался и не деформировался, так как прочность армировки будет снижаться.
• Все изделия для армировки производятся в соответствии с ГОСТом 23279-85. Он регламентирует не только качество этих изделий, но также их прочность и содержание полимерных волокон в составе.
• При необходимости арматуру можно укладывать при помощи цементного состава, но это уменьшает теплопроводность самой конструкции и ее шумоизоляцию.
• Если потребуется использовать арматурную сетку при укладке декоративного кирпича, рекомендуется применять изделия небольшой толщины (до 1 см), которые можно будет утопить в небольшом слое раствора. Это позволит обеспечить привлекательный вид стене и увеличит продолжительность эксплуатации всей конструкции, улучшив ее устойчивость при минимальном слое раствора.

Как видите, несмотря на то, что процесс кладки является довольно сложным и требует участия специалистов, армирование стен может быть произведено и самостоятельно при соблюдении необходимых правил и норм. При осуществлении мероприятий надо помнить, что укрепление конструкций при строительстве сооружений тоже относится к строительным работам. Поэтому все действия необходимо проводить с учетом требований СНиП и ГОСТов, что поможет продлить срок службы здания, несмотря на увеличение затрат на его возведение.

Подробнее об армировании кирпичной кладки можно узнать в видео.

Как правильно сделать армирование кирпичной кладки?

1 Какие бывают типы армирования?

Армирование может использоваться для кладки как горизонтальных, так и вертикальных элементов, особенно важно для кладки в полкирпича. Это зависит от направления непосредственно нагрузки, которая действует полностью на всю строительную конструкцию

После выполнения работ составляется соответствующий акт на проведение работ.

Итак, армирование бывает следующих типов:

• поперечное;
• вертикальное;
• продольное.

Первый тип предполагает применение столба или сетки из стали. Стержни соединяются с сеткой при помощи сварки, с отступом (шагом) в 30-120 мм. В швах, которые располагаются смежно, ни в коем случае нельзя вставлять никакие части столба.

Армирующая сетка используется для укрепления стен, столба, перегородок в полкирпича, колонн и простенков, она может быть зигзагообразной, прямоугольной и квадратной. Для того чтобы избежать коррозии сетку устанавливают и погружают в раствор не меньше чем на 2 мм со всех сторон. Размер шва при этом будет толщиной 14 мм.

Поперечное укрепление кирпичной кладки

Сетка зачастую вставляется через каждый пятый ряд кладки в полкирпича. Однако если вы выбрали прямоугольную форму сетки, то ее следует класть через четыре ряда. Зигзагообразные сетки обычно изготовлены из стали, размер каждой ячейки составляет от 50 до 120 мм. Их укладывают обычно попарно каждые два ряда, соблюдая условия перпендикулярности направления арматуры.

Вертикальное армирование – стержни арматуры вставляются в вертикальном направлении у основания кирпичной кладки в полкирпича вдоль стен, перегородок, столба или других сооружений. В среднем диаметр арматуры составляет 10-15 мм, конечно, если здание более крупных размеров, то показатель может зашкаливать и за 30 мм.

Продольное армирование может быть: внешним и внутренним. Использование того или иного вида, зависит от того, на какой стороне стены будут располагаться элементы. Чаще всего для продольного крепления при помощи столба.

Тут также следует соблюдать отступ толщиной до 120 мм, во время установки армирующих элементов в облицовочной кладке. Данный тип используют для усиления прочности перегородок или кирпичных стен на изгибах. По окончании составляется соответствующий акт проведенных работ.

1.1 Рекомендации по укреплению фасада

Чтобы сделать стену в полкирпича более прочной и долговечной нужно использовать сплошное укрепление арматурой, начиная с низа и до верху через интервал. В том случае, если цокольный этаж будет сооружен из кирпича, то укрепления нужно начинать именно с него. Когда первый ряд фундамента (почитать про расчет арматуры для фундамента можно отдельно) готов, то следует сверху установить готовую конструкцию из арматурных перегородок. Таким же образом укрепляют последующие пять рядов.

Этапы штукатурки фасада по армированному утеплителю

После этого шесть рядов укладывают кирпичом без укрепления, а далее повторяют укрепляющую процедуру заново

Очень важно соблюдать очередность

Если фронтон составляет менее 8 м, то вставка выполняется через шесть рядов, однако если показатель выше, то укрепление облицовочной части стоит проводить каждый три ряда. По окончании составляется соответствующий акт проведенных работ.

Выбор сетки по конкретной ширине

Здесь опираются на ширину, которой обладает стена, требующая отделки.

В зависимости от конкретных показателей в том или ином случае результаты будут следующими:

1. При кладке в два с половиной кирпича и ширине 630 миллиметров достаточно метрового рулона сетки 50 на 50 на 2. Потом проще будет резать листы на необходимые размеры.
2. Кладка в два кирпича, с 500-миллиметровой толщиной. Сетка будет тоже с 500-миллиметровой толщиной.
3. Полтора кирпича с шириной в 380 мм. Сетка приобретается шириной на 500 миллиметров. Перегородку делают из кусков, остающихся после разрезания.
4. Однокирпичная кладка, с показателем в 250 миллиметр. Толщина сетки должна находиться в тех же пределах.
5. Кладка в полкирпича с шириной в 120 мм – тогда сетка должна иметь толщину 250 миллиметров. Её просто разрезают пополам.

Рекомендуем к прочтению:

Как выполняется армированная кирпичная кладка?

• Принципы ведения работ
• Кирпичная стена: поперечный тип армирования
• Сетки для поперечного типа армирования
• Стержневое армирование поперечного типа
• Продольное армирование
• Подведение итогов

При строительстве любых сооружений важнейшими являются прочностные характеристики. Порой огромные нагрузки воздействуют на несущие кладки стен и колонн, в том числе кирпичные. Требования безопасности эксплуатации таких сооружений приводят к необходимости упрочения этих элементов конструкции. Армированная кирпичная кладка – это один из распространенных способов увеличения прочности зданий.

Виды кладки кирпича.

Технология армирования конструкции отрабатывалась веками. В частности, вопрос: как армировать кирпичную кладку, решался еще нашими предками. Использование такого приема вполне оправдано для ответственных сооружений, к которым предъявляются повышенные прочностные требования. В целом армированная кладка стен, хоть и усложняет конструкцию, вполне выполняет свое предназначение.

Армирование кирпичной кладки: пошаговая инструкция

Раствор для кладки

Правила укрепления фасада

Для того чтобы возвести максимально надежные и долговечные стены, армирование сплошной кирпичной кладки следует выполнять от самого ее низа. Если цоколь предполагается собирать из кирпича, данную процедуру следует произвести и в отношении него. Выложив первый ряд кирпичей на ленту фундамента, его прокладывают сверху готовой арматурой. Таким образом укрепляют первые пять рядов. Далее стену поднимают на шесть рядов в обычном порядке и опять укладывают арматуру. Затем процедуру повторяют.

Важно: При сборке кирпичного фронтона высотой менее 8м, вставка выполняется – как и при строительстве стен – каждые 6 рядов. В фронтоне выше прокладываются каждые три ряда

Укрепление проемов и проблемных мест

Очень часто трещины появляются в районе проемов. Дело в том, что в кладке в этом месте возникает довольно — таки серьезное напряжение. Компенсировать его можно прокладкой арматуры. Для дверного проема данную операцию выполняют в двух рядах непосредственно над ним. Окна армируют также в двух рядах, но сверху и снизу.

Проблемным местом могут быть также участки примыкания частей дома разной высоты. К примеру, там, где к основному сооружению в два этажа по проекту предусмотрено присоединение пристройки в один этаж. Расколы могут появиться на стыке из-за разницы в вертикальном давлении. В этом случае армирование кирпичной кладки выполняется в трех последних рядах кладки низкой части с заводом ее в стену более высокой постройки таким образом, чтобы центр сетки по горизонтали располагался в месте стыка.

Кладка без перевязки швов

Иногда ограждающие конструкции построек выкладываются без перевязки швов. Выглядят подобные дома довольно-таки эффектно и стильно. Однако кладка при этом должна быть заармирована в обязательном порядке. Сетку прокладывают в каждом третьем ряду.

Совет: Все вышеперечисленные рекомендации относятся к арматуре компании Morfor. Если вы будете выполнять укрепление материалом другого производителя, вам следует предварительно прочитать инструкцию к нему. Правила установки другой арматуры могут быть иными. К примеру, менее надежный материал может использоваться каждые 4 ряда.

Правила укладки арматуры

При армировании кирпичной кладки стоит соблюдать некоторые нормативы. В этом случае стены, возведенные своими руками, получатся максимально надежными. Итак:

• Сетку утапливают в раствор полностью.
• Если вы используете арматуру из черного металла, перед укладкой ее следует окрасить.
• Швы должны быть толще прутов минимум на 4мм.
• При возведении здания допускается использовать только одинаковую по диаметру и другим параметрам арматуру.
• Сетка должна иметь такую ширину, чтобы концы ее элементов выступали на одной из поверхностей простенка на пару миллиметров.
• Если сетка будет изготавливаться самостоятельно, отдельные ее элементы связываются вязальной проволокой. Сварку использовать не рекомендуется.

Иногда у владельцев загородных участков возникает вопрос о том, как сделать вертикальное армирование кирпичной кладки. Данная процедура производится обычно только в сейсмически опасных регионах. Места расположения прутов в данном случае определяются специально для данного конкретного проекта.

Способы армирования

В технологии строительства несущих стен и внутренних перегородок арматура укладывается в различных плоскостях с целью упрочнения ответственных мест кладки стен, колонн, оконных и дверных проемов, арочных перекрытий.

Горизонтальное и вертикальное армирование стен применяется в зависимости от характера действующих нагрузок. В достаточно хрупкую затвердевшую массу цементного раствора закладываются прочные элементы по всей протяженности кладки. Они равномерно распределяют на всю конструкцию местные нагрузки, предотвращая появление трещин в местах напряженности.

Учитывая возможные направления действия критических по величине сил, армирование кирпичных стен осуществляют в 2 плоскостях:

• поперечной (вглубь шва);
• продольной (по поверхности или внутри кладки).

Дополнительно, продольное усиление делят по способу ориентации элемента относительно поверхности стен на вертикальное и горизонтальное расположение.

В определенных местах кладки важно выполнять правильное армирование для поддержания целостности строения. Какой способ выбрать в конкретном случае и как располагать армирующие пояса в стенах, через сколько рядов их укладывать, зависит от учета в проекте не только статических весовых нагрузок, но и ветровой, снеговой, сейсмической составляющих

Какой способ выбрать в конкретном случае и как располагать армирующие пояса в стенах, через сколько рядов их укладывать, зависит от учета в проекте не только статических весовых нагрузок, но и ветровой, снеговой, сейсмической составляющих.

Соблюдение правил возведения стен и перегородок относится к созданию условий безопасной эксплуатации зданий и сооружений, обеспечению срока службы индивидуального домостроения не ниже рассчитанного в проекте.

Увеличить несущую способность капитальной стены или более тонкой перегородки можно, если армировать кирпичную кладку в горизонтальной плоскости металлической сеткой или связанной проволокой. Этот способ применяют также для обеспечения связи облицовочной кладки с забутовочной стеной.

Строительные нормы так формулируют требования по армированию кирпичной кладки сеткой горизонтальных швов:

Базальтовая армирующая сетка позволяет уменьшить количество раствора за счет толщины шва. Кроме этого, она не требует дополнительного антикоррозийного покрытия и тщательной защиты от окружающей среды.

Легко нарезается по нужным размерам обычными ножницами. При выборе такого материала следует учитывать, что соотношение прочностных характеристик у стали и композита 4:1, поэтому для одинаковых нагрузок металлическая проволока нужна меньшего сечения, чем базальтовая.

Промышленным способом из стального прутка изготавливают по стандартным форматам раскроя такие варианты:

Лучшим представителем в своем классе для индивидуального строительства (там, где не требуется большого Ø прутка для обеспечения повышенной прочности) является просечная сетка для кирпичной кладки. Она выпускается в рулонах, вручную обрезается по нужному размеру, имеет антикоррозийное покрытие, снижает толщину шва по сравнению с проволокой.

Общие рекомендации по армированию кирпичных конструкций

Укрепление столбов из кирпича

Существует два основных типа кирпичных столбов:

• Выполняющие функцию несущих колонн. Опоры используются для равномерного распределения нагрузки и поддержания возложенных на них перекрытий. Такие элементы конструкции испытывают только вертикальное давление.
• Полудекоративные столбы забора, которые могут как соединять секции ограждения, так и поддерживать ворота и калитки. Здесь основной тип нагрузки — горизонтальный.

Из-за небольших размеров армирование кладки для столбов обязательно выполняется посредством сетки или прутьев. Схема возведения таких столбов следующая: фундамент, содержащий арматурный каркас или встроенный металлический столб, обкладывается кирпичом. При этом используется армирующая сетка в горизонтальном сечении кладки. Сооружение пустотелых колонн, обладающих минимальной прочностью — опасно и нецелесообразно.

Армирование фасада

Достичь максимального эффекта от укрепления стен, сделав их более долговечными и надежными, возможно, лишь производя армирование от самого основания. Если подножие здания будет кирпичным, то его укрепление также необходимо. Армирование цоколя из кирпича начинается после того как выложен первый ряд на фундаменте. Сверху на него выкладываются армирующие элементы, процедура повторяется в каждом из следующих 5 рядов. В дальнейшем стена поднимается еще на 6 слоев кладки, после чего вновь укладываются укрепляющие стержни. Далее, процесс повторяется циклично.

Поперечное

Этому виду армирования стены из кирпича характерно использование сетки из разных материалов и стальных стрежней, защищающих кирпич от деформирующих напряжений растяжения и изгиба. Прутья скрепляются с сеткой посредством вязальной проволоки или сварки. Правила устанавливают соединительный шаг от 30 до 120 мм. Замена сетки единичной арматурой в перпендикулярной плоскости не соответствует нормам строительства. Для поперечного армирования используют сетку с ячейками трех основных типов. Она бывает:

• прямоугольная;
• зигзагообразная;
• квадратная.

Кладка армируется прямоугольной сеткой диаметром, не превышающим 5 мм, при этом размер ячейки не может быть шире 100 мм. Укладывается такая сетка через 5 рядов кирпича. При выполнении работ по укреплению кладки армирующие элементы располагаются так, чтобы края арматуры и сетки несколько выступали за лицевой слой кирпича. В дальнейшем они будут удалены.

Зигзагообразная сетка для кирпичной кладки изготавливается из проволоки в диаметре от 5 до 8 миллиметров, размер ячеек колеблется в диапазоне 50—120 миллиметров. В горизонтальной плоскости укладывается через каждые 2 слоя кирпичей и скрепляется, расположенной в смежных рядах под прямым углом, арматурой.

Вертикальное

Для этого типа армирования применяется прямая и зигзагообразная сетка. Укладываются прутья между каждым 5 рядом кирпича. Использование прямых стержней рекомендовано в рядной кладке правильной формы. По ширине расположение армирующих прутьев выполняется с шагом около 100 мм. Стержни углубляются в заполненные раствором швы на глубину 20 мм.

Продольное

Этот вид укрепления стен, в зависимости от размещения армирующих элементов, подразделяется на внутреннее и наружное. Армировать кирпичную кладку в длину принято стержнями диаметром 10 и более миллиметров. При внутреннем укреплении арматура размещается вдоль стен, будучи углубленной в основание кладки. При внешнем, для крепления усиливающих элементов, используют пристроенные к стене столбы. Для небольших строений, таких как частный дом, толщина прутков не превышает 15 мм, в то время как для крупных сооружений применяются стержни диаметром 30 мм и толще. В лицевой кладке должен соблюдаться шаг расположения стержней толщиной 120 мм.

Дополнительные характеристики

Размеры кладочных сеток должны быть подобраны еще перед приобретением товара. Последний изготавливается из хорошо гнущейся высокоуглеродистой стали. Прутья в процессе производства покрываются ПВХ или цинком для более внушительной прочности. Ряд специалистов отдает предпочтение оцинкованной сетке. Однако в последнее время становятся все более распространены стеклопластиковые варианты покрытий, которые придают изделию лучшие качественные характеристики. Сетка в последнем случае оказывается более легкой, ее прочность повышена, а верхний слой защищает от коррозии. Если вы хотите, чтобы арматура прослужила дольше, то следует использовать изделие, которое покрыто стеклопластиком.

Виды и материалы изготовления армирующей сетки

Все используемые для упрочнения кладки строительные средства подразделяются на две большие категории:

• легкая — с диаметром сечения меньше 10 мм;
• тяжелая — толщина которой превышает 10 мм.

При этом технология производства различных видов армирующей сетки разнится: кладочная, точечно-сваренная, сетчатая холоднокатаная арматура и другие. Чаще всего для поперечного армирования задействуют кладочную сетку менее 5 мм в диаметре. Также сетки разнятся по материалу, из которого они изготовлены, используются:

• стальные;
• базальтовые;
• композитные: стекло- и базальто-пластиковые.

Например, базальтовой сеткой осуществляется армирование облицовочной кирпичной кладки и кладки стены. Одновременно с укреплением каждой из кладок происходит их скрепление между собой. Композитные сетки примерно равны базальтовым в эксплуатационном и потребительском плане и превосходят металлические как по техническим характеристикам, так и более выгодны, с финансовой точки зрения.

Разновидности выполнения

При строительстве кирпичных зданий для усиления стен и перегородок применяется усиление следующих видов:

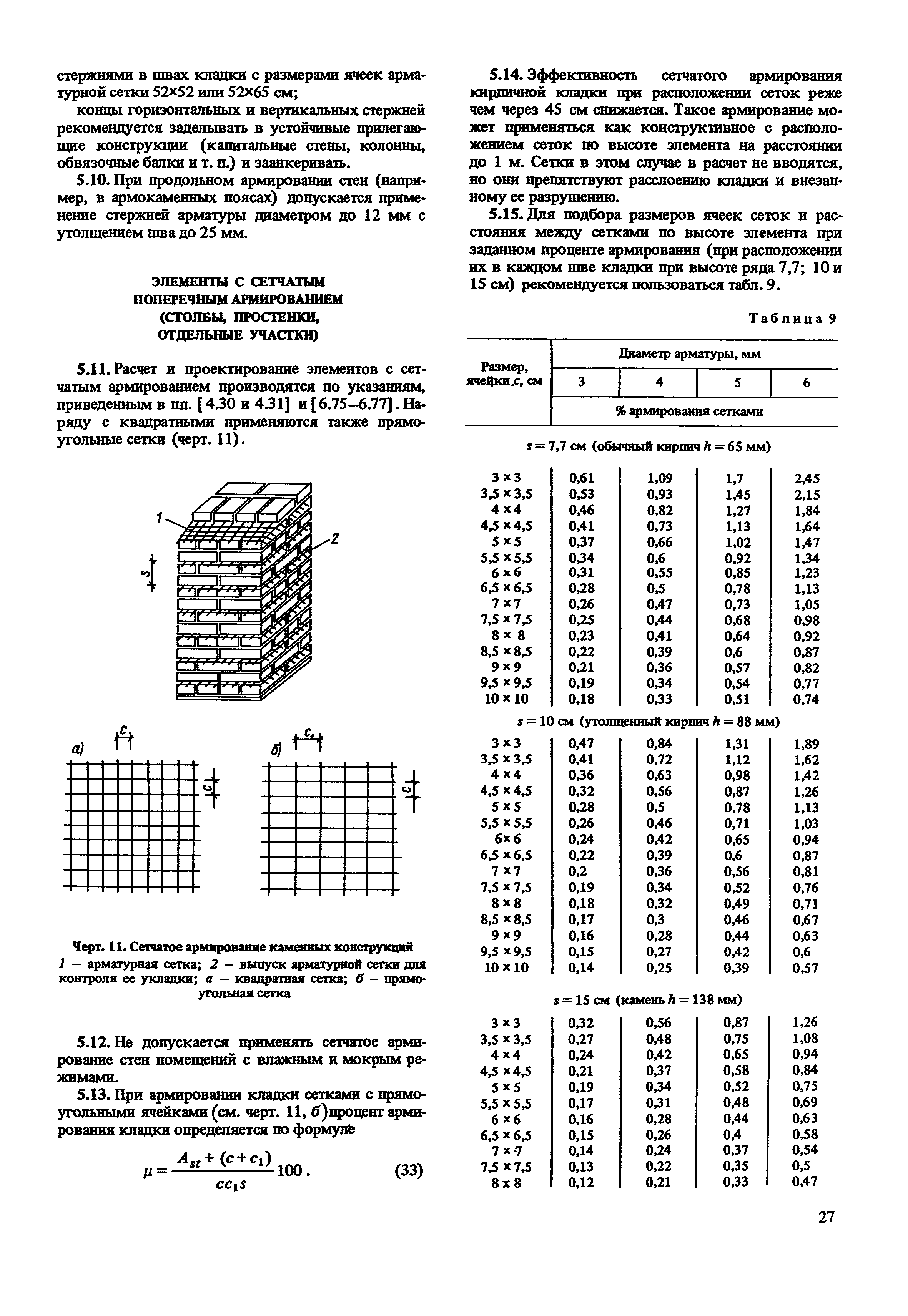

Поперечное. Выполняется армирование кирпичной кладки сеткой, закладываемой в горизонтальные швы. Используется следующие виды сеток:

• металлические кладочные оцинкованные заводского изготовления. Выпускаются квадратными, прямоугольными или зигзагообразными из горячекатаной арматурной гладкой стали А-I и Вр-I диаметрами 3…8 мм с ячейками от 3-х до 12-ти см;
• связанных при помощи вязальной проволоки арматурных стержней диаметром от 5-ти до 8-ми мм. При использовании чёрных стержней обязательно тщательное антикоррозионное окрашивание;
• цельнометаллические просечно-вытяжные сетки (ЦПВС), это современные армирующие изделия, изготовленные в заводских условиях по просечно-вытяжным технологиям и обладающие удельным весов в 2,5 меньшим, чем традиционные сварные. Несомненное преимущество — высокая прочность, надёжность и удобство укладки;
• полиэтиленовые и ПВХ-сетки;
• композитные и базальтовые. Изделия при малом весе не подвержены коррозии и гниению, не проводят электрический ток, отличаются высокой термостойкостью и низкой теплопроводностью. Применение таких изделий позволяют уменьшить толщину швов за счёт возможности уменьшения сечения элементов. При этом экономятся финансы.

Сетки закладываются не в каждом ряду. Через сколько рядов армируется кирпичная кладка, определяется расчётом, изложенным в строительных нормах и правилах. При этом учитывается величина действующих на стену нагрузок, их смещение от центральных осей и высота каждого ряда. Чаще всего сетки закладываются с промежутками от 2-х до 5-ти рядов, а при использовании утолщённого кирпича не более 4-х. Зигзагообразные укладываются в двух смежных рядах попарно, таким образом, чтобы расположение стержней в них было взаимно перпендикулярно.

Эффект от применения сеток снижается при их расположении на расстоянии ≥ 45-ти см. Конструктивно изделия располагаются с промежутками ≤ 1 м. Установка выполняется с нахлёстом ≥ 15-ти см. Снизу и сверху слой раствора должен быть ≥ 2-х мм. Из внутренней поверхности концы сеток должны выступать минимум на 2 – 3 мм. Это делает их расположение доступным для визуальной проверки правильности укладки и служит упрочнению соединения с внутренней облицовкой. При необходимости концы легко отрезаются ножницами по металлу.

Усиление кладки сетками выполняется в комплексе с раствором ≥ М 50.

Продольное. Часто выполняется для армирования перегородок из кирпича и основных несущих стен для повышения их прочности на изгиб и противодействия боковым воздействиям. Используется арматура А-I и А-II диаметрами до 12-ти мм. Может быть внутренним, для чего в проделанных в растворе продольных швов бороздах помещаются арматурные стержни (реже сетки), сваренные между собой поперечной арматурой. Или наружным, под слоем цементного раствора. Шаг расположения хомутов при армировании снаружи принимается ≤ 15-ти диаметров применяемой арматуры, а для внутреннего 25-ть диаметров. От соблюдения этих условий напрямую зависит прочность стен. Зачастую в не несущие перегородки, выполненные в полкирпича, закладывается в каждом 5-ом ряду базальтовые сетки. Таким же образом может осуществляться армирование облицовочной кирпичной кладки для соединения с несущими стенами.

Для усиления тонких перегородок применяется и закладка в швы с двух сторон стальных уголков соединённых между собой металлическими перемычками. Уголки могут закладываться и только с одной стороны. По уголкам крепится вертикальные стержни или сетка с последующим укрытием при помощи оштукатуривания цементным раствором.

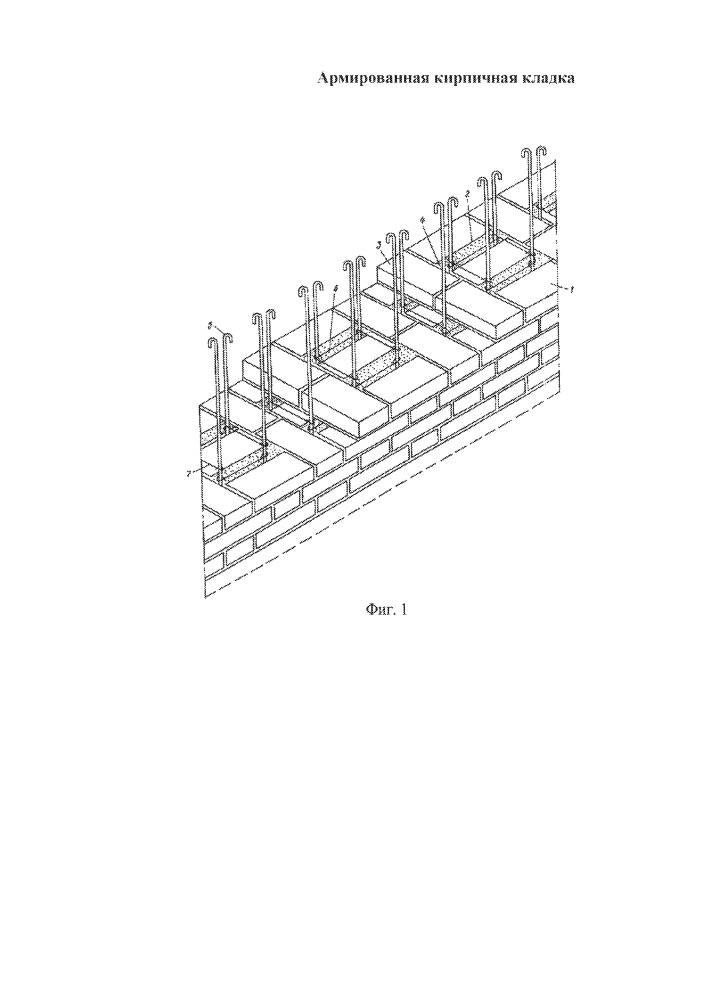

Вертикальное армирование кирпичной кладки. Часто таким способом усиливаются кирпичные колонны, в которых невозможно размещение арматуры во внутренней полости или нельзя увеличить её размеры для выполнения внешнего армирования. В этом случае в углах колонны или столба устанавливаются стальные уголки расчётного сечения, объединённые приваркой металлических поперечных перемычек. Такая операция не только усиливает кладку, но и частично воспринимает на себя нагрузки, воздействующие на конструкцию. Для вертикального армирования стен внутрь пустот в кирпиче закладываются арматурные стержни с последующей заливкой цементным раствором. Для этого в кладке должны быть пустоты, проходящие через несколько рядов.

Диаметры стержней классов А-I, А -II, ВI обычно принимаются от 10-ти до 16-ти мм, но в высотных зданиях он может увеличиваться до 30-ти и более мм. Особенно вертикальная закладка арматуры необходима в районах с высокой сейсмической активностью.

О дополнительных характеристиках

Размеры можно продумать и подобрать ещё перед тем, как будет совершена покупка. Основной материал производства – высокоуглеродистая сталь, хорошо гнущаяся. Чтобы повысить прочность, в процессе производства прутья покрывают ПВХ, либо цинком. Тогда будет дольше служить любая сетка кладочная, размеры ячеек у которой выбираются индивидуально.

Многие специалисты предпочитают использовать так называемую оцинкованную сетку. Но в последнее время на рынке признание получили стеклопластиковые изделия. В этом случае эксплуатационные характеристики действительно улучшаются. Тогда сетка обладает следующими преимуществами:

1. Меньший вес.
2. Увеличенная прочность.
3. Верхний слой, защищённый от коррозии.

Максимальный срок службы гарантируют металлопластиковые изделия.

Практические рекомендации

Действующими СНиПами регламентированы требования, предъявляемые к выполнению подобных работ, соблюдать которые необходимо неукоснительно:

сетка полностью утапливается в растворную смесь;
все металлические элементы предварительно окрашиваются, чтобы получить дополнительную защищенность от коррозийных образований;
толщина шва, укрывающего арматурные прутья, должна быть гарантированно превышена;
во время строительных работ здание усиливается одним из существующих вариантов армирования;
выбирайте сетку с правильной конфигурацией ячеек;
края сетчатого полотна должны выступать из кладки;
для соединений элементов пользуйтесь вязальной проволокой, сварочный агрегат применять запрещается;
армирование начинается с основания сооружения, для чего на первый кирпичный ряд, выложенный по фундаментной поверхности, укладывается каркас из арматуры. Через пять рядов процедура выполняется повторно;
участки и проемы, вызывающие тревогу в качестве эксплуатации, армируются в обязательном порядке

К примеру, дверной проем армируется сверху на два слоя, а для оконного блока такая мера предосторожности предусматривается еще и снизу;
если центр сооружения смещен, рекомендуется усилить верхний контур нижнего края объекта.

Зачастую трещины появляются вокруг проемов, потому что именно здесь кладка испытывает серьезные напряжения, которые компенсируются уложенной арматурой.

Проблемы создают участки стен разной высоты, примыкающие друг к другу. Разница вертикальных давлений способствует образованию расколов в местах стыков. Армирование в таких случаях рекомендуется проводить на трех последних кладочных рядах, заводя элементы усиления на более высокие стены с таким расчетом, чтобы центральная часть сетки горизонтально укладывалась в стык.

Некоторые рекомендации по укладке

Метод применения материала выбирается индивидуально мастером. Согласно общему своду правил, лучше будет использовать сетку минимум каждые 5 рядов. Три ряда в случае с малоэтажными объектами.

Укладка обычно происходит следующим образом:

• Настил на предыдущие ряды, образующий сцепку с бетоном.
• Предыдущие и последующие ряды укладываются по одинаковым технологиям.
• Для следующих рядов равномерность площадки – одно из важных требований. Бетонная смесь покрывает основание полностью.
• 20 сантиметров – минимальная толщина перехлёстывания кусков сетки.
• 12 миллиметров минимальная толщина швов раствора, куда добавляют армирующую сетку.

Заранее решают необходимость конкретного вида сетки для кирпича в настоящее время. К примеру, в случае с металлическим армирующим поясом – толщина должна быть минимум 2 миллиметра.

Сочетание следующих компонентов способствует сложению отдельных кладочных слоёв друг с другом:

1. Бетонный раствор.
2. Армирующая сетка.
3. Трение, оказывающее прижимающее воздействие.

Не стоит забывать о документах, регламентирующих такое строительство. СНиП рекомендует задействовать следующий пояс спустя определённое количество рядов. Размер ячеек и другие параметры тоже контролируются строго.

Хорошо будет создать максимально детальный проект, его отсутствие в большинстве случаев только усложняет реализацию. В большинстве случаев свойства сеток давно проверены на практике.

На одном и том же объекте допускается применять разные виды армирования. Благодаря сочетанию их свойств результат – положительный. Чередование сетки быстро решается при грамотных расчётах с чертежами.

С какой целью проводится?

В процессе усадки стены не покрываются трещинами, с кладки снимаются нагрузочные воздействия.

Выполняется такая работа в следующих случаях:

• на ограждающие конструкции многоэтажных домов создаются большие нагрузки;
• есть вероятность образования трещин на объектах, возводящихся на слабых грунтовых составах;
• строительство ведется в сейсмоопасном регионе, и повышение прочности необходимо, чтобы создавать противодействие подземным толчкам;
• при строительстве арок из кирпича либо колонн, ведении сложных кладок;
• если используются низкокачественные строительные материалы.

Что такое арматура?

Армирование происходит при помощи длинных прутов арматуры или специальной сетки. Сетка или пруты выполняются из металлической проволоки. Но современные арматурные стержни выполняются из ПВХ или полиэтилена.

Для таких целей подойдет прут диаметром 3-8 миллиметров. При строительстве небольших зданий используются пруты толщиной 3-4 миллиметра. А вот если решено использовать арматуру диаметром 6-8 миллиметров, то из нее не рекомендуется вязать сетку, сетка в местах соединения имеет большую толщину, а значит увеличится и толщина шва. Лучше всего, уложить ее зигзагом.

Стержни могут располагаться на расстоянии 40-100 миллиметров друг от друга. Таким образом, сетка будет иметь ячейки от 40х40 до 100х100 миллиметров.

Сетка укладывается через каждые 3-5 рядов. Частота укладывания сетки зависит от необходимой прочности стены, при больших нагрузках укладывать арматуру можно через 1 ряд. Но укладывать арматурную сетку реже, чем через 5 рядов, строители не рекомендуют, в этом случае, способности арматуры сильно снижаются и армирование проходит неправильно.

Арматурная сетка может выполняться самостоятельно, непосредственно на строительной площадке. А можно приобрести уже готовую сетку. Она представляет собой соединение прутиков арматуры на одинаковом расстоянии друг от друга. Соединение происходит при помощи сварки. Если же сетка будет собираться на строительной площадке, то специалисты рекомендуют не использовать сварные соединения из-за возможности образования коррозии, лучше воспользоваться вязальной проволокой.

Арматурный стержень, выполненный из черного металла обязательно красится. Если этого не сделать, то металл покроется коррозией, и проволока не будет прочной. А это означает, что арматура не будет выполнять свою основную функцию – укрепление кладки.
